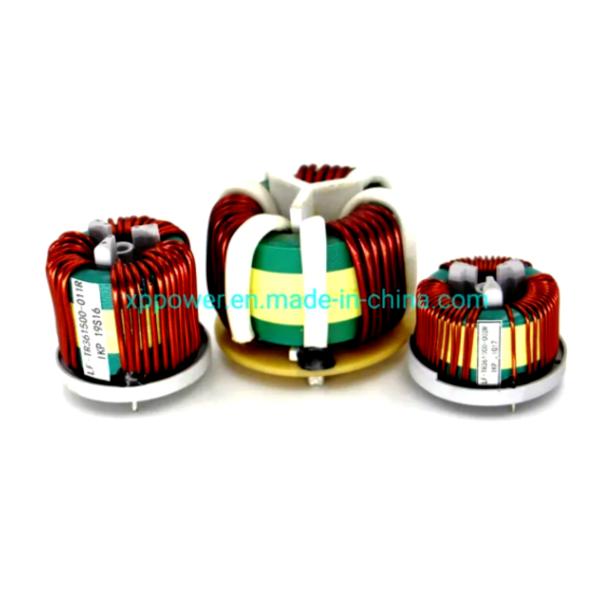

    Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics

    Ask Lasest Price
    Brand Name : IKP
    Model Number : IKP-CMC-2022-4
    Certification : CE/UL/REACH/ROHS
    Price : 0.48-0.68
    Payment Terms : L/C, T/T
    Supply Ability : 100,000/week
    Delivery Time : 10-15 days
    • Product Details
    • Company Profile

    Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics

    Basic Info.

    Model NO.
    IKP-CMC-2022-4
    Working Frequency
    High Frequency
    Structure of Winding
    Multilayer Coil
    Nature of Operation
    Choke Coil
    Structure of Magnetizer
    Ferrite Coil
    Range of Application
    Choke
    Packaging Form
    Power Coils
    Brand
    Ikp
    Inductor Value
    Fixed Inductor
    Safety
    Compliance with International Safety Regulations
    Transport Package
    Carton/Pallet
    Specification
    CMC
    Trademark
    IKP
    Origin
    China
    HS Code
    85043190
    Production Capacity
    100000PCS/Week

    Packaging & Delivery

    Package Size
    10.00cm * 9.00cm * 8.00cm
    Package Gross Weight
    0.260kg

    Product Description

    Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics
    Features & Application

    ▪ Separated windings for minimum interwinding capacitance
    ▪ Single layer windings for highest common mode impedance over the widest frequency range
    ▪ OR wound on nylon casing to protect windings
    ▪ Spacer provides 1-3mm creepage distance for UL, CSA, IEC compliance
    ▪ All materials used are UL94-VO recognized
    ▪ Operating temperature: -40ºC to +105ºC. Suitable for 50Hz to 500 KHz
    ▪ Available in either vertical or horizontal mount
    ▪ Application includes power line filtering, EMI/REI for switch mode power supplies
    ▪ Available in vertical header mount for ease in PCB assembly
    ▪ Easy FR-4 board mounting Good vibration resistance
    Nanocrystalline Alloy Core 3/4 Phase Common Mode Choke Coils From Ikp Electronics


    Electrical characteristics:
    Header Mounted Toroidal Common Mode Line Chokes
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T310-280-130.280mH2.9milli-ohm13AHorizontal38×38×19
    #T250-425-80.425mH4.26milli-ohm8AVertical32×30×21
    #T310-580-130.580mH10milli-ohm13AVertical38×38×18
    #T250-1000-81.000mH0.02ohm8AVertical30×28×13
    #T220-1000-3.21.000mH15.3milli-ohm3.2AVertical26×26×17
    #T220-1500-21.500mH18.0milli-ohm3.2AVertical26×26×18
    #T220-1800-51.800mH0.05ohm5AHorizontal26×28×18
    #T220-2200-52.200mH0.04ohm5AVertical26×26×19
    #T250-3500-1.53.500mH80.0milli-ohm1.5AHorizontal30×32×16
    #T250-3700-43.700mH0.007ohm4AVertical30×32×17
    #T310-7200-2.57.200mH93.0milli-ohm2.5AHorizontal38×40×18
    #T310-11000-1.511.000mH184.0milli-ohm1.5AVertical40×40×19
    Low Profile, Small Size Common Mode Choke
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    DC Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T220-1180-7.51.180mH12.5milli-ohms7.5AmpsHorizontal26×28×20
    #T220-65-23.565.000μH0.9milli-ohms23.5AmpsVertical26×26×18
    #T220-100-19100.000μH1.3 milli-ohms19AmpsVertical28×26×18
    #T220-180-15180.000μH2.5milli-ohms15AmpsVertical26×26×20
    #T220-470-12470.000μH4.0milli-ohms12AmpsVertical28×26×18
    #T220-880-9880.000μH6.5milli-ohms9AmpsHorizontal28×30×20
    High Current Common Mode Line Chokes
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T310-100-300.100mH3.0milli-ohms30AmpsHorizontal38×40×18
    #T310-100-30A0.100mH3.0milli-ohms30AmpsVertical36×36×15
    #T310-150-200.150mH3.4milli-ohms20AmopsHorizontal36×36×16
    #T310-150-20A0.150mH3.4milli-ohms20AmopsVertical38×38×18
    #T310-150-300.150mH3.5milli-ohms30AmpsVertical38×38×19
    #T250-200-150.200mH5milli-ohms15AmpsHorizontal30×28×15
    #T310-200-180.200mH5milli-ohms18AmpsHorizontal36×36×16
    #T310-200-15A0.200mH5milli-ohms15AmpsVertical38×38×18
    #T250-200-180.200mH5milli-ohms18AmpsVertical30×28×15
    #T250-300-150.300mH7.3milli-ohms15AmpsHorizontal30×32×18
    #T250-300-15A0.300mH7.3milli-ohms15AmpsVertical30×28×17
    #T250-600-90.600mH10milli-ohms9AmpsHorizontal30×30×18
    #T250-600-90.600mH10milli-ohms9AmpsVertical30×28×19
    *We can design and manufacture customized part with specific requirement
