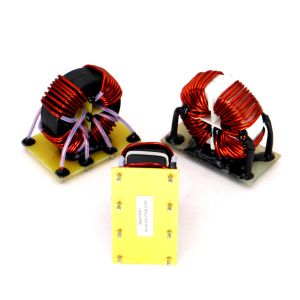

    Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers

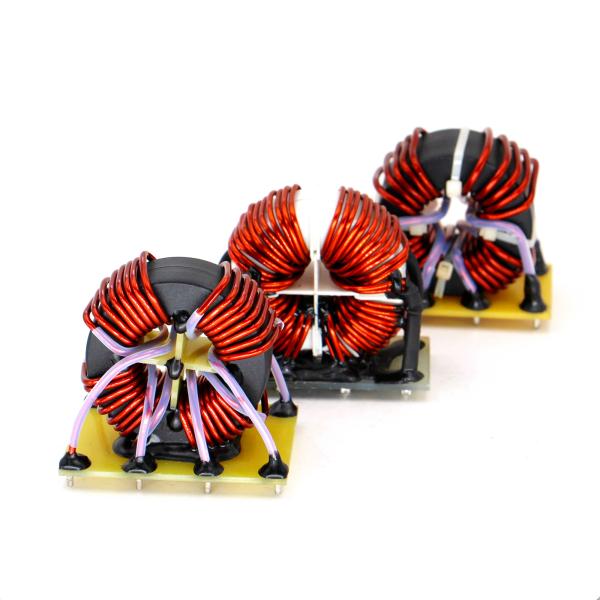

    Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers

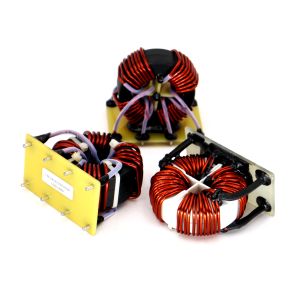

    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers

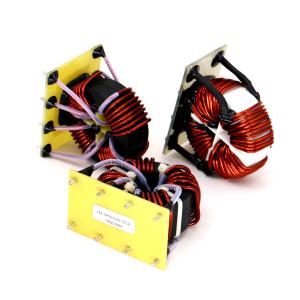

    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers
    • Buy cheap Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors from wholesalers

    Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors

    Ask Lasest Price
    Brand Name : IKP
    Model Number : IKP-CMC-2022-11
    Price : 2.52USD
    Payment Terms : L/C, T/T
    Supply Ability : 10,000pcs/week
    Delivery Time : 5-15 work days
    • Product Details
    • Company Profile

    Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors

    Product Description

    Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors
    Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors
    Features & Application

    ▪ Separated windings for minimum interwinding capacitance
    ▪ Single layer windings for highest common mode impedance over the widest frequency range
    ▪ OR wound on nylon casing to protect windings
    ▪ Spacer provides 1-3mm creepage distance for UL, CSA, IEC compliance
    ▪ All materials used are UL94-VO recognized
    ▪ Operating temperature: -40ºC to +105ºC. Suitable for 50Hz to 500 KHz
    ▪ Available in either vertical or horizontal mount
    ▪ Application includes power line filtering, EMI/REI for switch mode power supplies
    ▪ Available in vertical header mount for ease in PCB assembly
    ▪ Easy FR-4 board mounting Good vibration resistance
    Fixed Case Type Toroidal Nanocrystalline Core Common Mode Choke Coils for Inductors


    Electrical characteristics:
    Header Mounted Toroidal Common Mode Line Chokes
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T310-280-130.280mH2.9milli-ohm13AHorizontal38×38×19
    #T250-425-80.425mH4.26milli-ohm8AVertical32×30×21
    #T310-580-130.580mH10milli-ohm13AVertical38×38×18
    #T250-1000-81.000mH0.02ohm8AVertical30×28×13
    #T220-1000-3.21.000mH15.3milli-ohm3.2AVertical26×26×17
    #T220-1500-21.500mH18.0milli-ohm3.2AVertical26×26×18
    #T220-1800-51.800mH0.05ohm5AHorizontal26×28×18
    #T220-2200-52.200mH0.04ohm5AVertical26×26×19
    #T250-3500-1.53.500mH80.0milli-ohm1.5AHorizontal30×32×16
    #T250-3700-43.700mH0.007ohm4AVertical30×32×17
    #T310-7200-2.57.200mH93.0milli-ohm2.5AHorizontal38×40×18
    #T310-11000-1.511.000mH184.0milli-ohm1.5AVertical40×40×19
    Low Profile, Small Size Common Mode Choke
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    DC Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T220-1180-7.51.180mH12.5milli-ohms7.5AmpsHorizontal26×28×20
    #T220-65-23.565.000μH0.9milli-ohms23.5AmpsVertical26×26×18
    #T220-100-19100.000μH1.3 milli-ohms19AmpsVertical28×26×18
    #T220-180-15180.000μH2.5milli-ohms15AmpsVertical26×26×20
    #T220-470-12470.000μH4.0milli-ohms12AmpsVertical28×26×18
    #T220-880-9880.000μH6.5milli-ohms9AmpsHorizontal28×30×20
    High Current Common Mode Line Chokes
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T310-100-300.100mH3.0milli-ohms30AmpsHorizontal38×40×18
    #T310-100-30A0.100mH3.0milli-ohms30AmpsVertical36×36×15
    #T310-150-200.150mH3.4milli-ohms20AmopsHorizontal36×36×16
    #T310-150-20A0.150mH3.4milli-ohms20AmopsVertical38×38×18
    #T310-150-300.150mH3.5milli-ohms30AmpsVertical38×38×19
    #T250-200-150.200mH5milli-ohms15AmpsHorizontal30×28×15
    #T310-200-180.200mH5milli-ohms18AmpsHorizontal36×36×16
    #T310-200-15A0.200mH5milli-ohms15AmpsVertical38×38×18
    #T250-200-180.200mH5milli-ohms18AmpsVertical30×28×15
    #T250-300-150.300mH7.3milli-ohms15AmpsHorizontal30×32×18
    #T250-300-15A0.300mH7.3milli-ohms15AmpsVertical30×28×17
    #T250-600-90.600mH10milli-ohms9AmpsHorizontal30×30×18
    #T250-600-90.600mH10milli-ohms9AmpsVertical30×28×19
    *We can design and manufacture customized part with specific requirement
