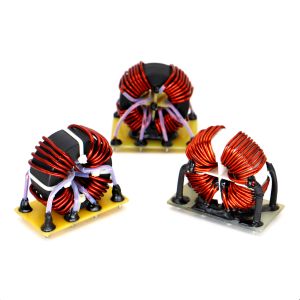

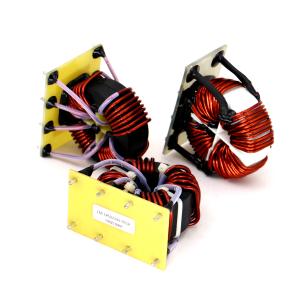

    Ikp Designed Various Specifications V/H/SMD Type Ferrite Core Common Mode Choke Coils

    Ask Lasest Price
    Brand Name : IKP
    Model Number : IKP-CMC-2022-5
    Price : 1.28USD
    Payment Terms : L/C, T/T
    Supply Ability : 10,000pcs/week
    Delivery Time : 5-15 work days
    • Product Details
    • Company Profile

    Ikp Designed Various Specifications V/H/SMD Type Ferrite Core Common Mode Choke Coils

    Product Description

    Ikp Designed Various Specifications V/H/SMD Type Ferrite Core Common Mode Choke Coils
    Ikp Designed Various Specifications V/H/SMD Type Ferrite Core Common Mode Choke Coils
    Features & Application

    ▪ Separated windings for minimum interwinding capacitance
    ▪ Single layer windings for highest common mode impedance over the widest frequency range
    ▪ OR wound on nylon casing to protect windings
    ▪ Spacer provides 1-3mm creepage distance for UL, CSA, IEC compliance
    ▪ All materials used are UL94-VO recognized
    ▪ Operating temperature: -40ºC to +105ºC. Suitable for 50Hz to 500 KHz
    ▪ Available in either vertical or horizontal mount
    ▪ Application includes power line filtering, EMI/REI for switch mode power supplies
    ▪ Available in vertical header mount for ease in PCB assembly
    ▪ Easy FR-4 board mounting Good vibration resistance
    Ikp Designed Various Specifications V/H/SMD Type Ferrite Core Common Mode Choke Coils


    Electrical characteristics:
    Header Mounted Toroidal Common Mode Line Chokes
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T310-280-130.280mH2.9milli-ohm13AHorizontal38×38×19
    #T250-425-80.425mH4.26milli-ohm8AVertical32×30×21
    #T310-580-130.580mH10milli-ohm13AVertical38×38×18
    #T250-1000-81.000mH0.02ohm8AVertical30×28×13
    #T220-1000-3.21.000mH15.3milli-ohm3.2AVertical26×26×17
    #T220-1500-21.500mH18.0milli-ohm3.2AVertical26×26×18
    #T220-1800-51.800mH0.05ohm5AHorizontal26×28×18
    #T220-2200-52.200mH0.04ohm5AVertical26×26×19
    #T250-3500-1.53.500mH80.0milli-ohm1.5AHorizontal30×32×16
    #T250-3700-43.700mH0.007ohm4AVertical30×32×17
    #T310-7200-2.57.200mH93.0milli-ohm2.5AHorizontal38×40×18
    #T310-11000-1.511.000mH184.0milli-ohm1.5AVertical40×40×19
    Low Profile, Small Size Common Mode Choke
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    DC Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T220-1180-7.51.180mH12.5milli-ohms7.5AmpsHorizontal26×28×20
    #T220-65-23.565.000μH0.9milli-ohms23.5AmpsVertical26×26×18
    #T220-100-19100.000μH1.3 milli-ohms19AmpsVertical28×26×18
    #T220-180-15180.000μH2.5milli-ohms15AmpsVertical26×26×20
    #T220-470-12470.000μH4.0milli-ohms12AmpsVertical28×26×18
    #T220-880-9880.000μH6.5milli-ohms9AmpsHorizontal28×30×20
    High Current Common Mode Line Chokes
    Part NO.
    #TOD-L-I(A)
    InductanceMax. D.C.
    Resistance
    Current
    Rating
    MountingDimension(mm)
    Coil size code A×B×C
    #T310-100-300.100mH3.0milli-ohms30AmpsHorizontal38×40×18
    #T310-100-30A0.100mH3.0milli-ohms30AmpsVertical36×36×15
    #T310-150-200.150mH3.4milli-ohms20AmopsHorizontal36×36×16
    #T310-150-20A0.150mH3.4milli-ohms20AmopsVertical38×38×18
    #T310-150-300.150mH3.5milli-ohms30AmpsVertical38×38×19
    #T250-200-150.200mH5milli-ohms15AmpsHorizontal30×28×15
    #T310-200-180.200mH5milli-ohms18AmpsHorizontal36×36×16
    #T310-200-15A0.200mH5milli-ohms15AmpsVertical38×38×18
    #T250-200-180.200mH5milli-ohms18AmpsVertical30×28×15
    #T250-300-150.300mH7.3milli-ohms15AmpsHorizontal30×32×18
    #T250-300-15A0.300mH7.3milli-ohms15AmpsVertical30×28×17
    #T250-600-90.600mH10milli-ohms9AmpsHorizontal30×30×18
    #T250-600-90.600mH10milli-ohms9AmpsVertical30×28×19
    *We can design and manufacture customized part with specific requirement
